Emisor Común

De -

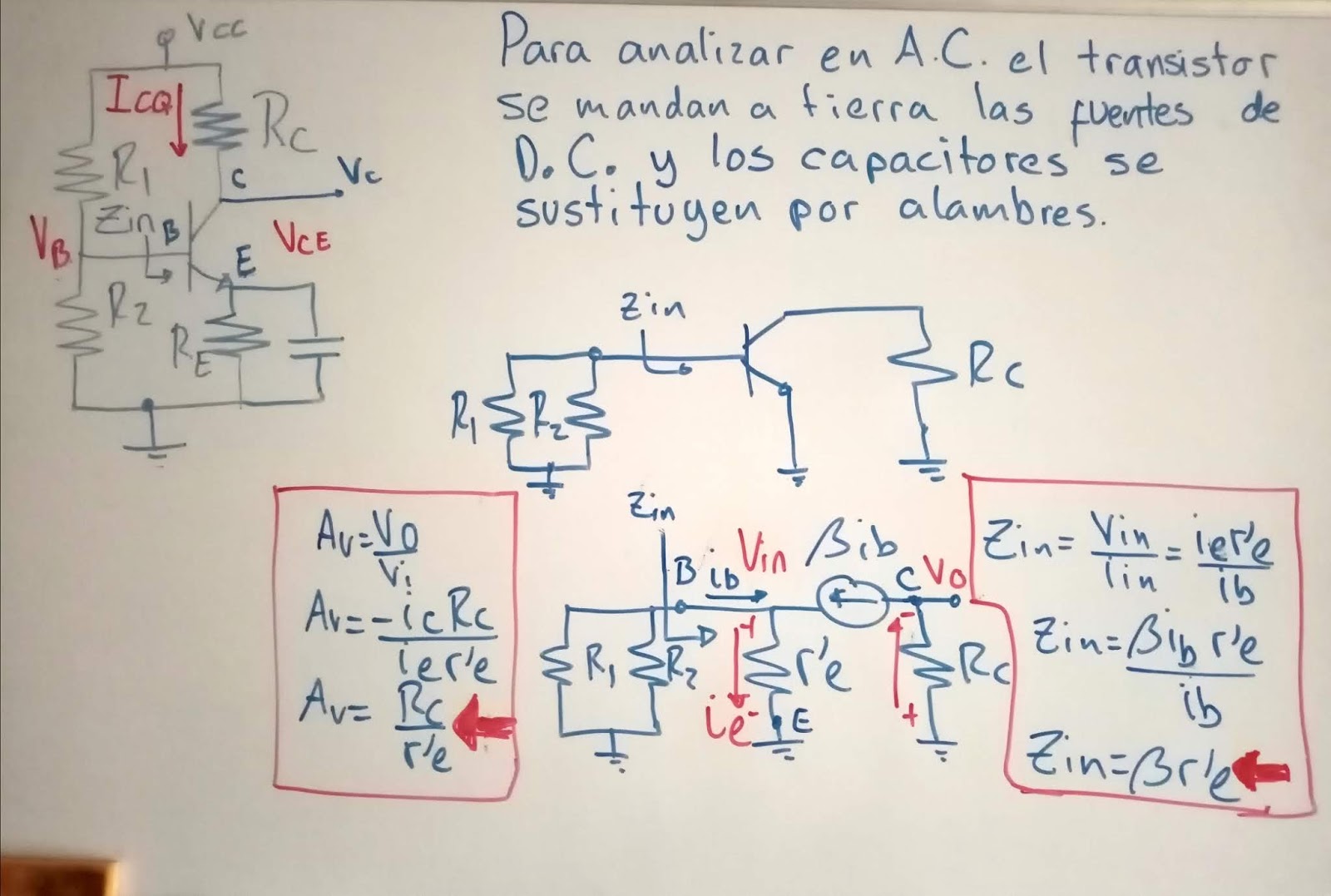

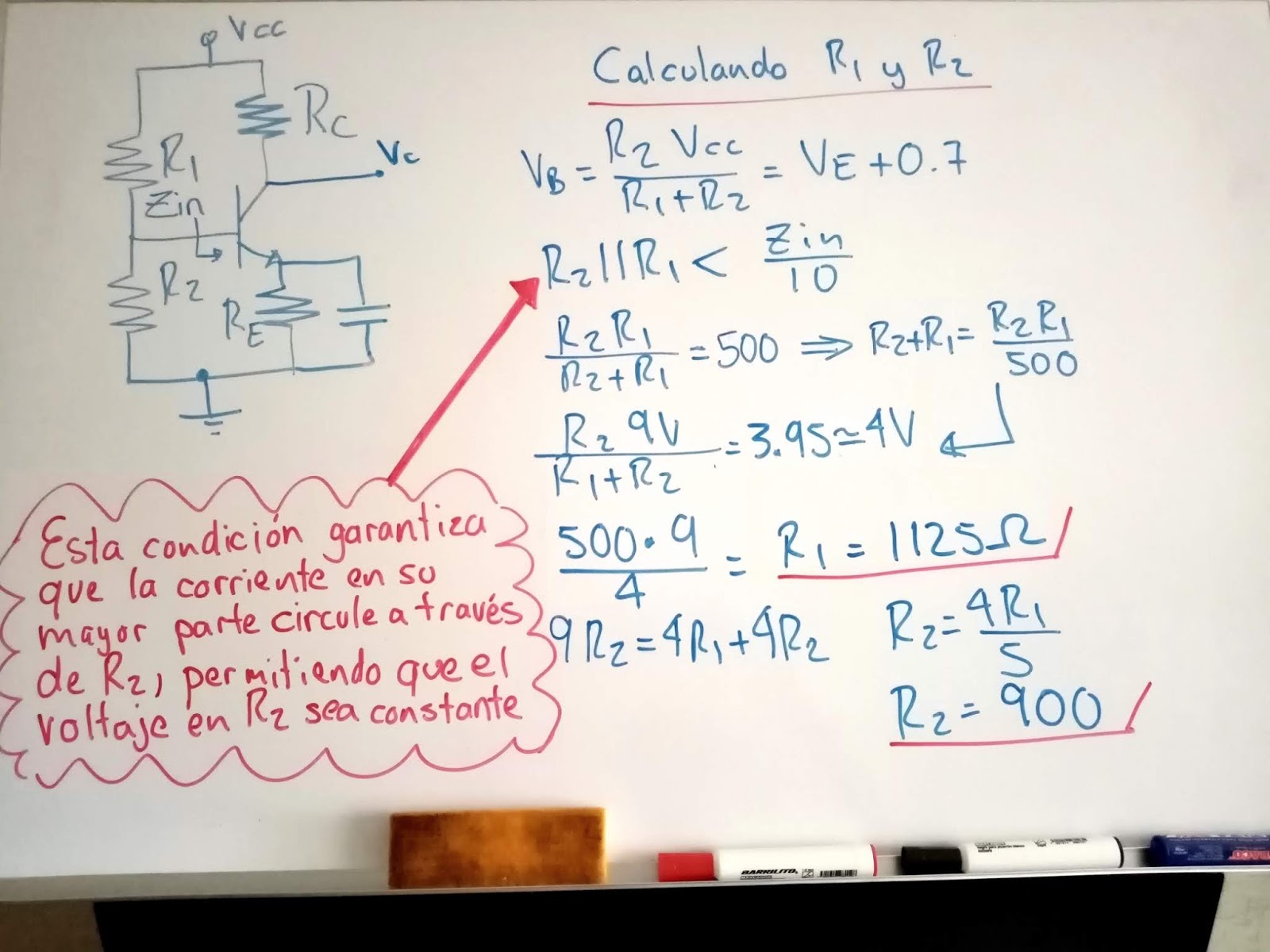

SE DESARROLLA UN EJEMPLO DE CÓMO CALCULAR UN AMPLIFICADOR EN EMISOR COMÚN, SE SIGUEN ALGUNAS FORMULAS Y SE PROPONE VALOR PARA LA CORRIENTE DE COLECTOR, PARA CALCULAR LA IMPEDANCIA DE ENTRADA, LA GANANCIA DEL CIRCUITO Y DETERMINAR LAS RESISTENCIAS QUE DEBE LLEVAR EL TRANSISTOR, SOLO SE CUENTA COMO DATO LA GANANCIA DEL AMPLIFICADOR.
